Aquí tienes una presentación profesional sobre el ventilador tangencial (también conocido como ventilador de flujo cruzado o Cross Flow Fan) en español.
1. Estructura y Principio de Funcionamiento

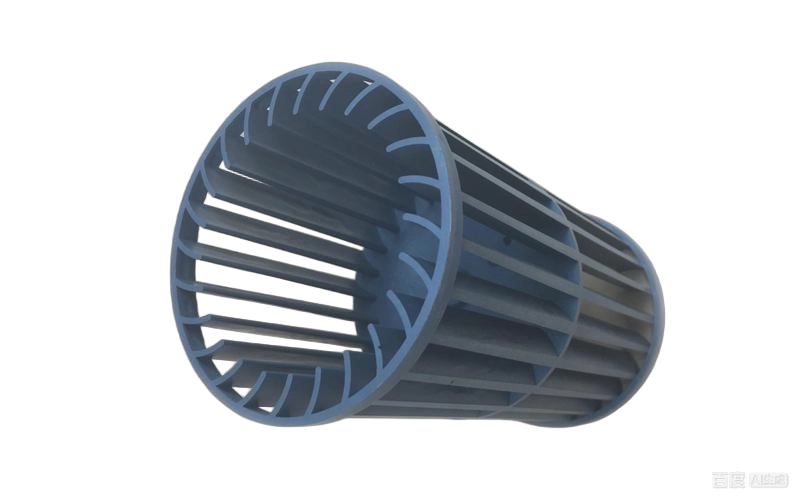

Un ventilador tangencial consiste en un rodete (impulsor) de forma cilíndrica con múltiples álabes curvados hacia adelante, una carcasa perfilada (voluta) y un motor de accionamiento.
Principio de funcionamiento: A diferencia de los ventiladores axiales, el aire entra en el impulsor de forma perpendicular al eje, atraviesa el interior del rodete y es expulsado tangencialmente por el lado opuesto.
Patrón de flujo: Genera un flujo de aire ancho, uniforme y laminar (en forma de cortina), lo que evita las turbulencias típicas de otros ventiladores.
2. Ventajas Principales del Producto
Distribución Uniforme: Al tener una salida alargada, el aire se distribuye de manera constante en todo el ancho de la unidad.
Silencio Operativo: Gracias a su diseño, puede mover grandes volúmenes de aire a bajas revoluciones, lo que reduce drásticamente el ruido de alta frecuencia.
Perfil Delgado y Compacto: Su forma alargada y estrecha es ideal para dispositivos donde el espacio vertical u horizontal es muy limitado (diseños "slim").
Largo Alcance: El flujo de aire es muy estable y puede proyectarse a distancias considerables sin dispersarse rápidamente.
3. Aplicaciones Típicas
Debido a su diseño silencioso y eficiente, se utiliza en sectores donde el confort y el espacio son críticos:
A. Electrodomésticos
Aire Acondicionado (Unidades Interiores): Es el componente clave en los equipos tipo split para distribuir el aire frío o caliente de forma silenciosa.
Ventiladores de Torre: Permiten crear una brisa vertical que cubre todo el cuerpo del usuario.
Calefactores de Convector: Ideales para expulsar aire caliente de forma uniforme a nivel del suelo.
B. Sector Comercial e Industrial
Cortinas de Aire: Instaladas en puertas de comercios para crear una barrera invisible que evita la pérdida de climatización y la entrada de insectos.
Refrigeración de Cuadros Eléctricos: Enfriamiento de hileras de componentes electrónicos o transformadores.
Ascensores: Ventilación discreta y silenciosa dentro de las cabinas.
C. Equipos de Precisión
Proyectores y Pantallas LED: Disipación de calor en dispositivos planos sin aumentar su grosor.
Vitrinas Refrigeradas: Mantenimiento de una temperatura constante sobre los productos expuestos.
4. Comparativa Técnica
Característica | Ventilador Tangencial | Ventilador Axial | Ventilador Centrífugo |
Tipo de Flujo | Ancho y Laminar (Cortina) | Cilíndrico (Helicoidal) | Focalizado (Presión) |
Nivel de Ruido | Muy Bajo | Medio / Alto | Medio |
Presión Estática | Baja / Media | Baja | Alta |
Factor de Forma | Alargado / Delgado | Circular / Cuadrado | Forma de "Caracol" |
5. Guía de Selección
Para elegir el ventilador adecuado, considere estos puntos:
Dimensiones del Impulsor: El diámetro ($D$) y la longitud ($L$) definen el caudal de aire total ($m^3/h$).
Tipo de Motor: Los motores DC sin escobillas (Brushless) son mejores para control de velocidad variable y eficiencia energética.
Material de construcción: Plástico para aplicaciones estándar o aluminio para entornos de alta temperatura (como hornos o chimeneas).
